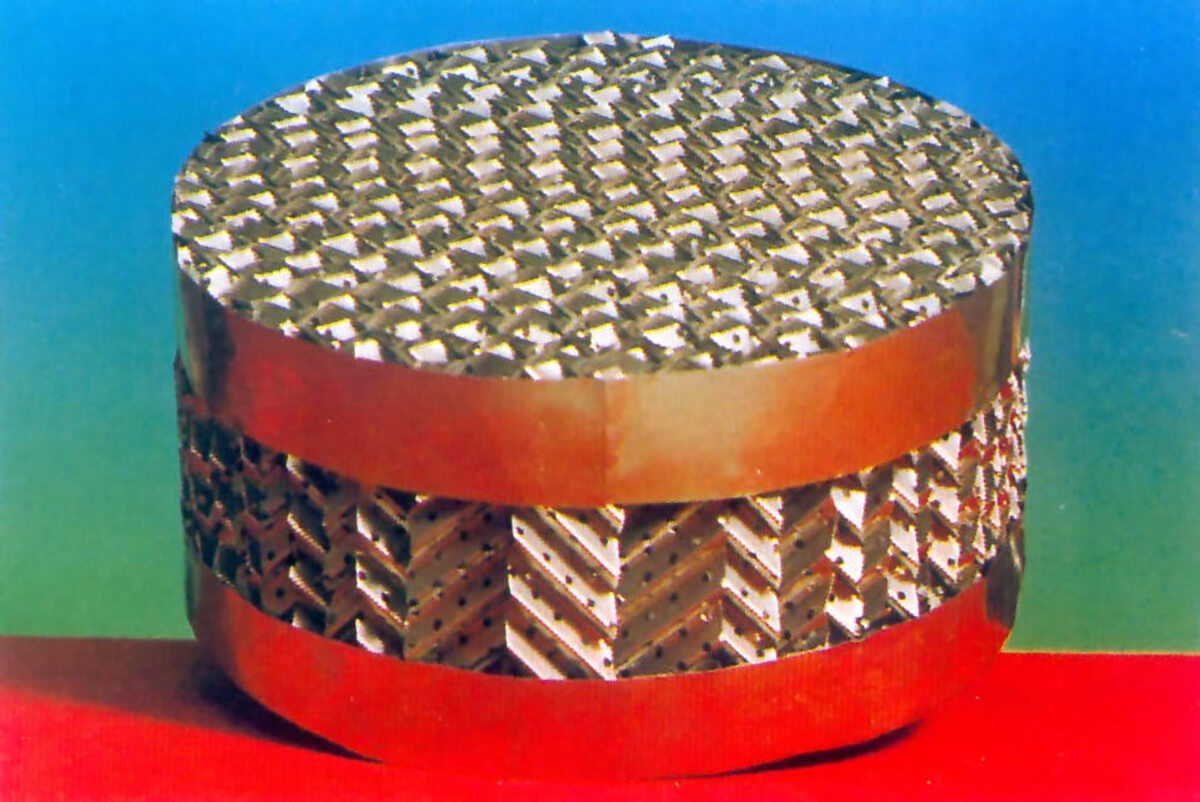

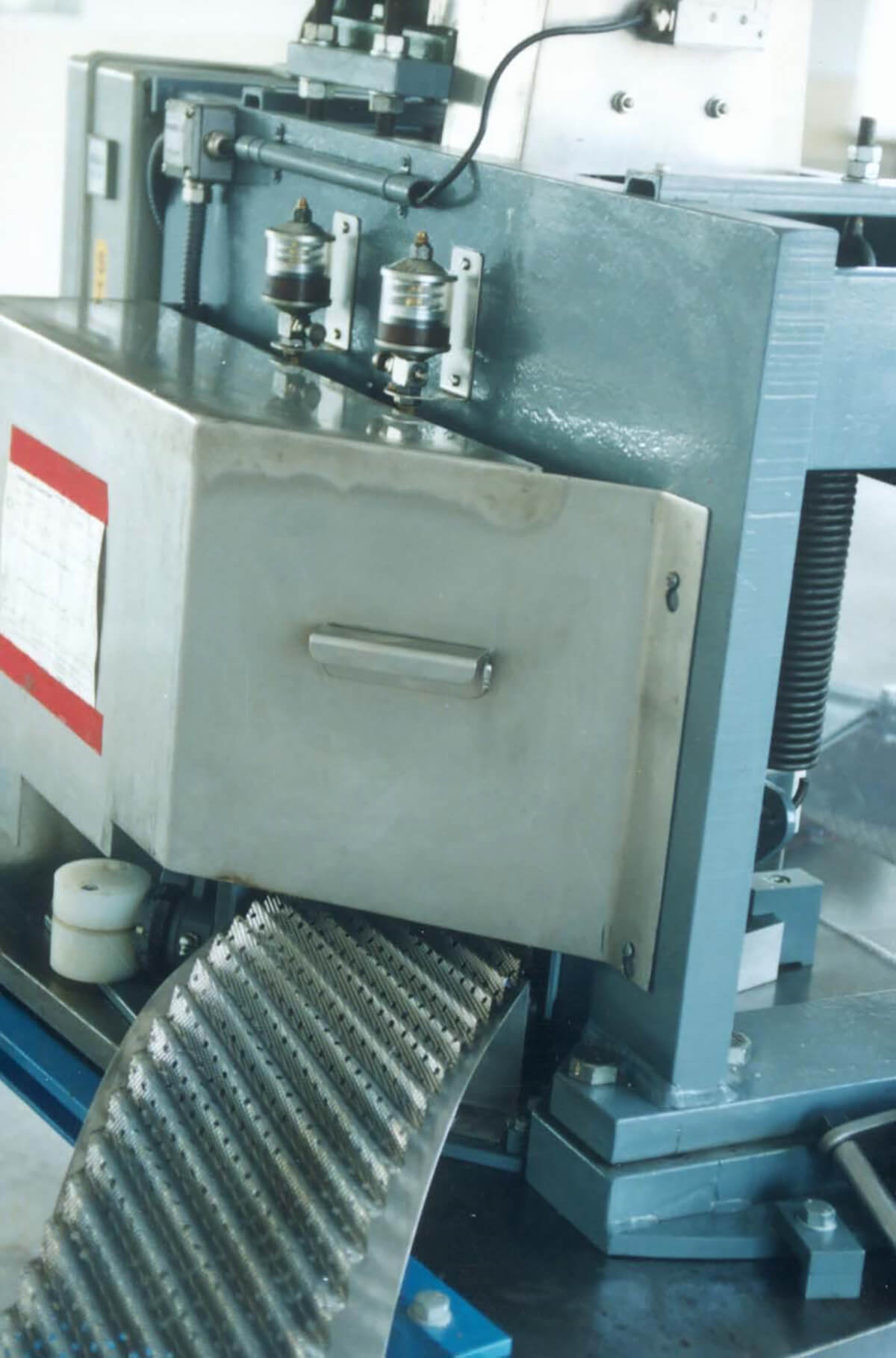

金属孔板波纹填料是在金属薄板表面打孔、扎制小纹、大波纹最后组装而成，具有阻力小，气体分布均匀，效率高，通量大，放大效应不明显等特点，应用于负压常压和加压操作。用金属孔板波纹填料改造板式塔效果尤为明显。加工填料的塔径范围为Φ150mm—12000mm以上。
金属孔板波纹填料的特性数据如下：
|
填料类型 |
理论板数 |
空隙率 |
比表面积 m2/m3 |
压力降 KPa/m |
重度 kg/m3 |
液体负荷 |
最大F因子 |
材质 |
|
KWT-500X |
2.8-3.2 |
93 |
500 |
0.18 |
170-200 |
0.2-100 |
2.0 |
不锈钢 |
|
KWT-350X |
2.3-2.8 |
95 |
350 |
0.13 |
240-280 |
0.2-100 |
2.2 |
不锈钢 |
|
KWT-250X |
1.6-2.0 |
97 |
250 |
0.18 |
170-200 |
0.2-100 |
2.8 |
不锈钢 |
|
KWT-125X |
0.8-0.9 |
98.5 |
125 |
0.14 |
85-100 |
0.2-100 |
3.5 |
不锈钢 |
|
KWT-500Y |
4.0-4.5 |
93 |
500 |
0.3 |
170-200 |
0.2-100 |
1.8 |
不锈钢 |
|
KWT-350Y |
3.5-4.0 |
95 |
350 |
0.2 |
240-280 |
0.2-100 |
2.0 |
不锈钢 |
|
KWT-250Y |
2.0-3.0 |
97 |
250 |
0.3 |
170-200 |
0.2-100 |
2.6 |
不锈钢 |
|
KWT-125Y |
1.0-1.2 |
98.5 |
125 |
0.2 |
85-100 |
0.2-100 |
3.0 |
不锈钢 |

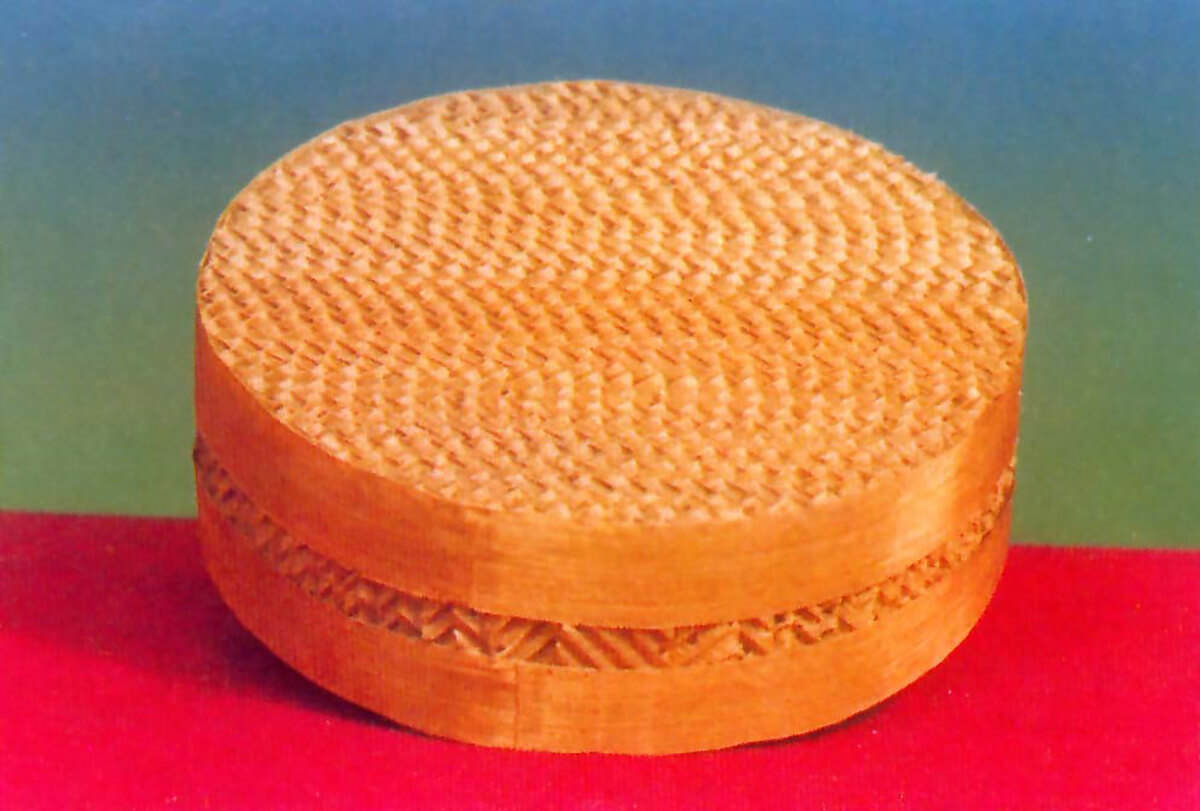

金属丝网波纹填料是目前世界各国应用比较广泛的高效填料,其主要优点是：
1. 理论板数高，通量大，压力降低。
2. 低负荷性能好，理论板数随气体负荷的降低而增加，几乎没有低负荷极限。
3. 操作弹性大。
4. 放大效应不明显。
5. 能够满足精密，大型，高真空精馏装置的要求。为男分离系,热敏性物系及高纯度产品的精馏分离提供了有利条件。
金属丝网波纹填料的特性数据如下：
|
填料 类型 |
理论板数 |
空隙率 |
比表面积 m2/m3 |
压力降 KPa/m |
重度 kg/m3 |
液体负荷 m3/m2×hr |
最大F因子 |
材质 |
|
KWT-Ⅰ |
8-10 |
87 |
700 |
0.46-0.66 |
180 |
0.2-20 |
1.3-2.4 |
不锈钢 |
|
KWT-Ⅱ |
4-5 |
95 |
500 |
0.197 |
140 |
0.2-20 |
2.4 |
不锈钢 |
|
KWT-Ⅲ |
2.3-3 |
97 |
250 |
0.105 |
70 |
0.2-20 |
3.5 |
不锈钢 |
陶瓷和塑料孔板波纹填料不仅具有波纹填料优良的综合性能，还可用于腐蚀性较强的物系。

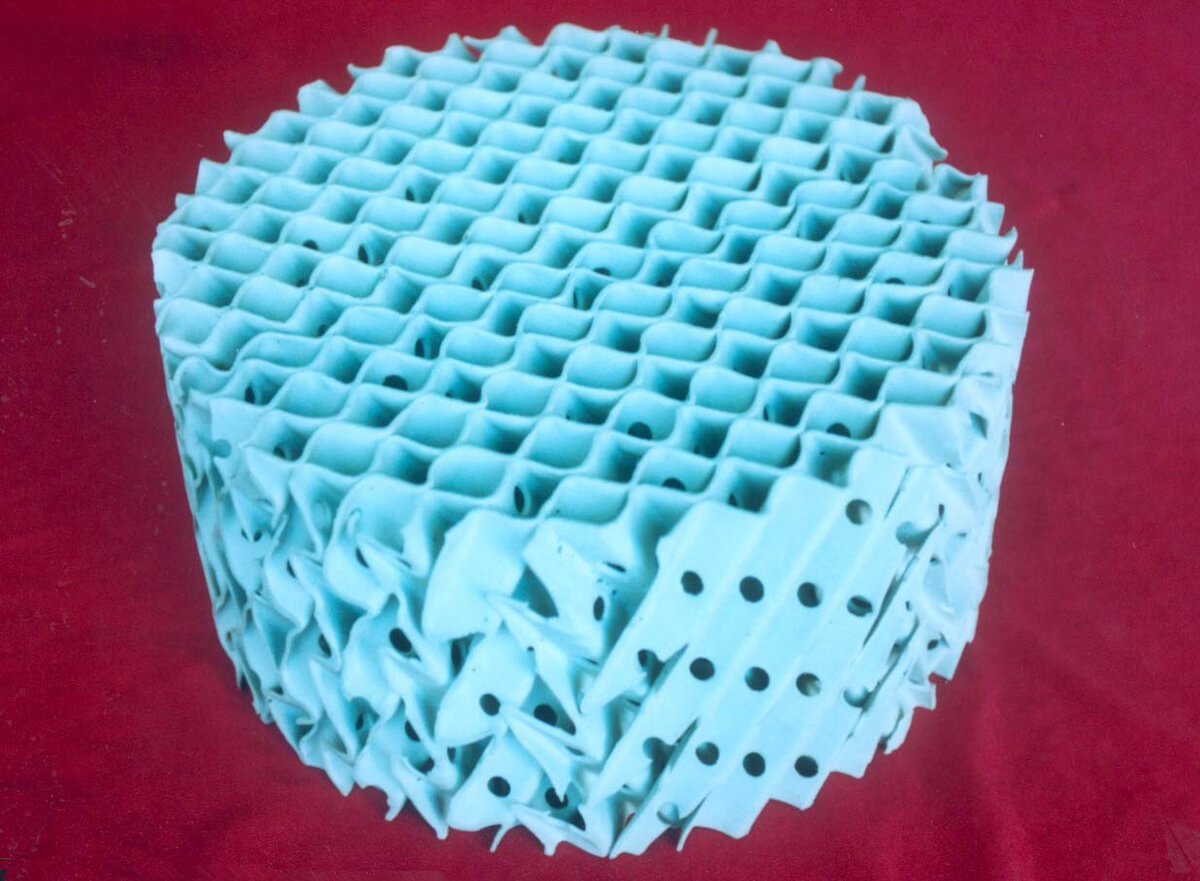

陶瓷孔板波纹填料

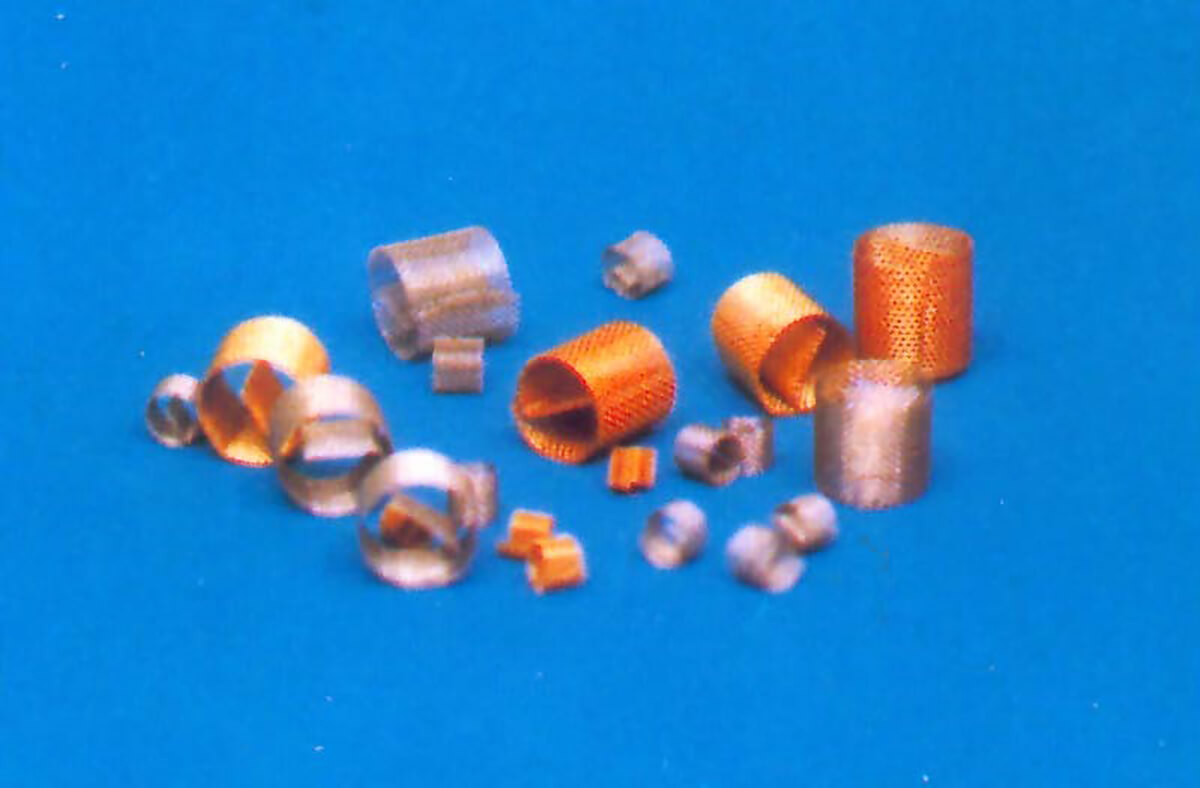

θ环填料

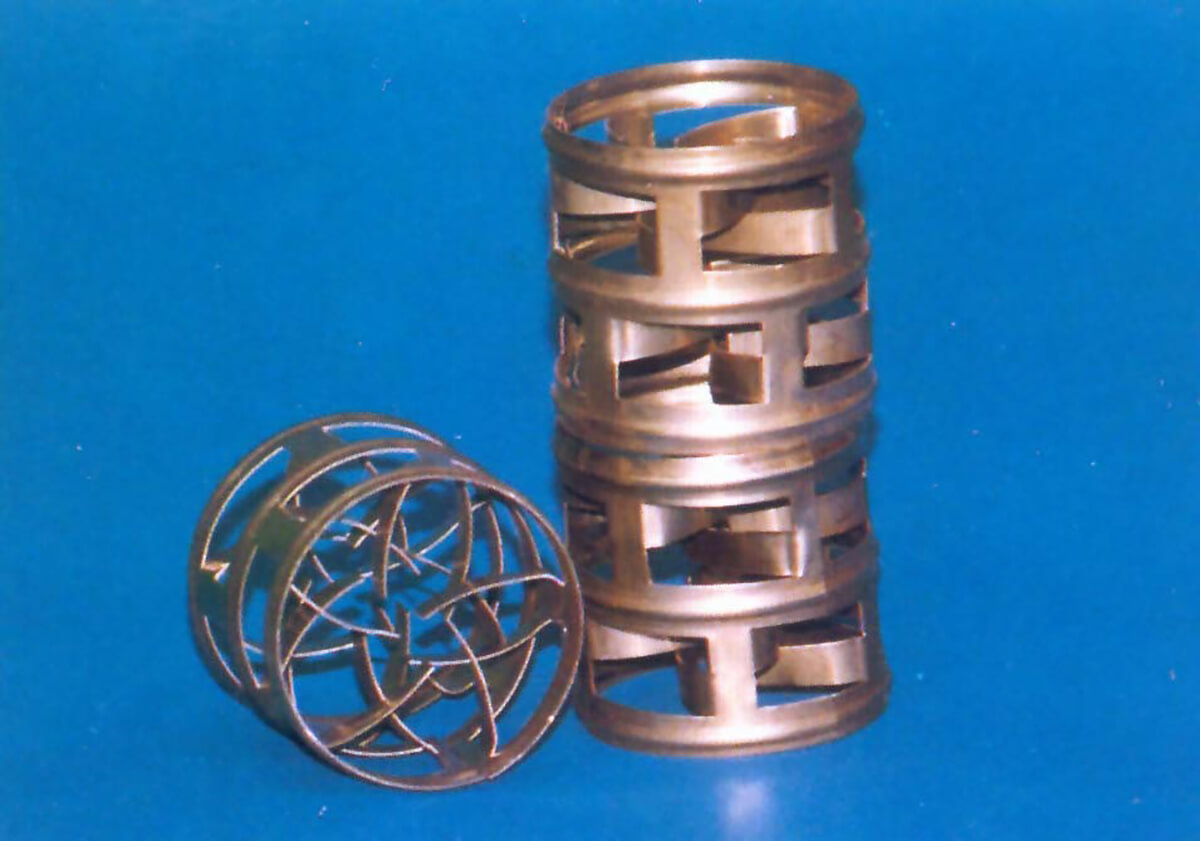

金属鲍尔环

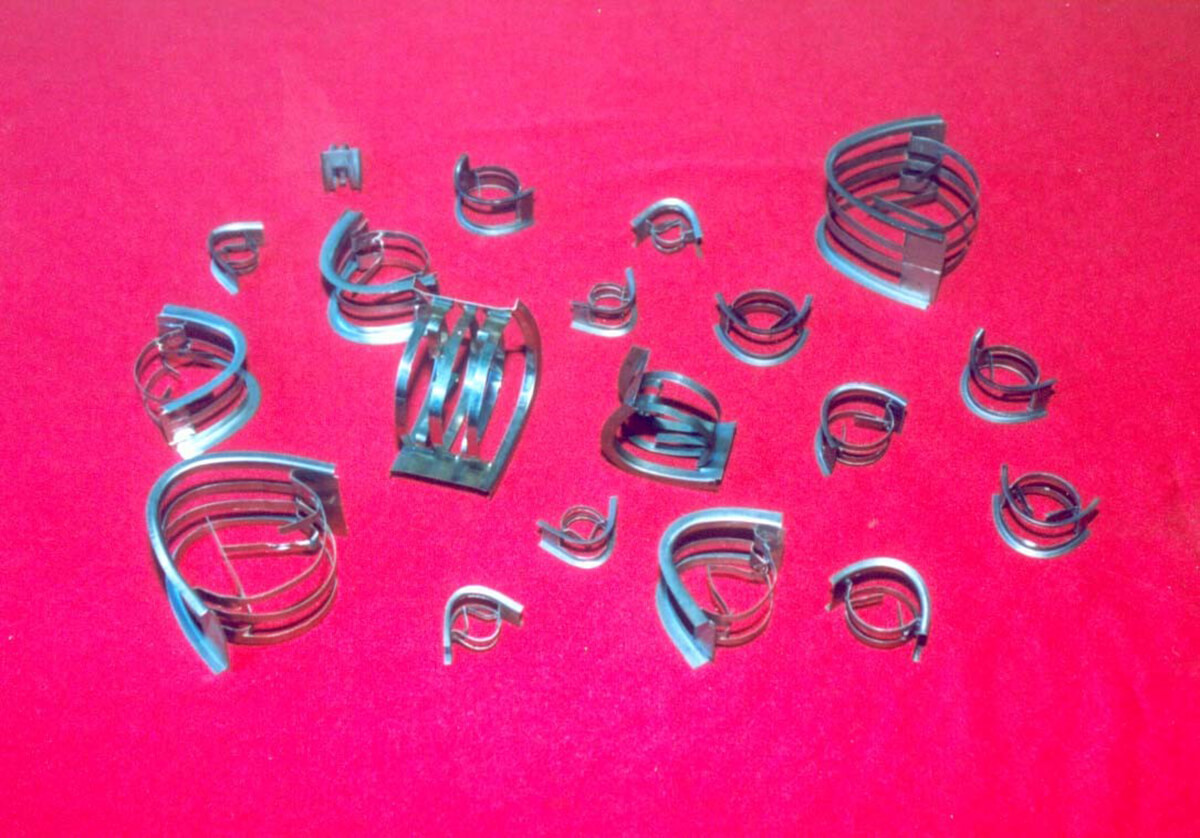

金属矩鞍环
